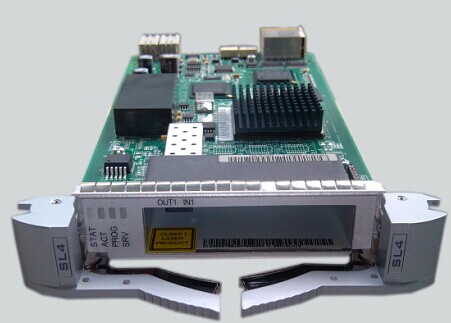

華為OSN1500設備SDH單板SL4
華為OSN1500設備SL4單板有R1、N1和N2三個版本，主要差異在于是否支持TCM功能和AU-3業務，其中R1SL4是小板位的一路STM-4光接口板，子架槽位拆分時用于子槽位，而N1SL4單板已經停產，N1SL4A可替代N1SL4。
華為OSN1500設備在配置復用段保護和SNCP時，如果工作板為開啟了TCM功能或配置了AU-3業務的N2SL4，則不允許保護板為不支持TCM功能和AU-3業務的R1SL4和N1SL4，否則倒換會導致業務中斷。
SL4光接口板屬于線路單板，基本功能是接收和發送1路STM-4光信號，處理1路STM-4標準業務或級聯業務，在華為OSN1500設備上實現STM-4光信號的接收和發送。通過本單板，SL4將接收到的光信號經O/E轉換后送往交叉?zhèn)龋瑫r(shí)交叉?zhèn)鹊碾娦盘?hào)經E/O轉換后發送出去。
單板的可插放槽位與以下條件有關：槽位帶寬、交叉容量及單板版本，交叉容量為20Gbit/s時SL4單板的可插放槽位如下：
R1SL4單板可插放在OptiX OSN1500A子架的slot 2～3、6～9、12～13；
N1SL4/N2SL4單板可插放在OptiX OSN1500A子架的slot 12～13；
R1SL4單板可插放在OptiX OSN1500B子架的slot 1～3、6～9、11～13；
N1SL4/N2SL4單板可插放在OptiX OSN1500B子架的slot 11～13。
SDH設備中不同光接口類型所傳送的距離不同，I-4為0~2km，S-4.1為2~15km，L-4.1為15~40km，L-4.2為40~80km，Ve-4.2為80~100km。華為OSN2500設備N1SL4/N2SL4單板尺寸為25.4mm（寬）×235.2mm（深）×261.4mm（高），N1SL4重0.6kg，N2SL4重1.0kg；R1SL4單板尺寸25.4mm（寬）×235.2mm（深）×261.4mm（高），重0.5kg。常溫25°C條件下N1SL4板的最大功耗為17W，N2SL4板的最大功耗為15W，R1SL4板的最大功耗為10W。
