華為OSN1500公務處理板EOW
發表時間：2014年12月05日閱讀數：5507次來源：http://m.liganjichang.com/cn/article-details-85.html

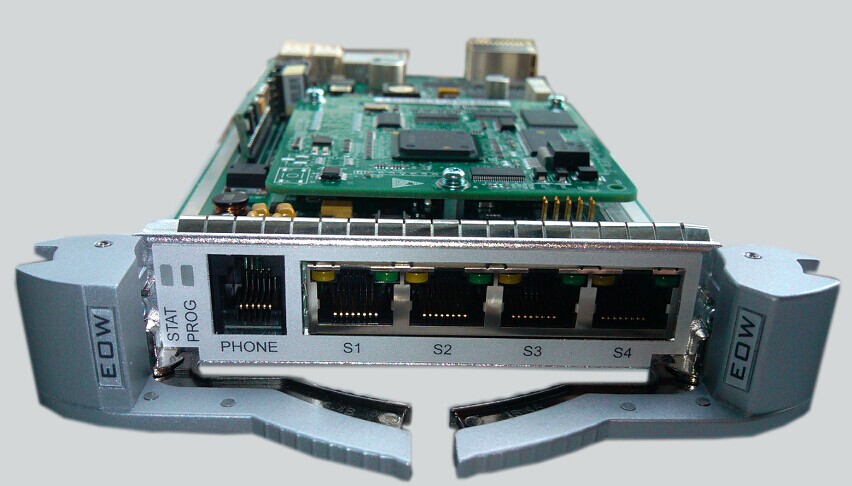

華為OSN1500設備公務處理板EOW版本為R1，應用在OptiX OSN系統中提供公務電話接口、透明傳輸口或者外時間接口等, 主要完成開銷字節E1和E2及其他數據字節的提取、插入和處理。
華為OSN1500設備EOW單板功能特性主要表現如下：
輔助接口
（1）提供串行接口Serial 1～Serial 4，可用作4路廣播數據口和2組時間接口，但兩種應用是互斥的。
（2）兩路時間接口是全雙工接口，支持兩路時間同時輸入和輸出。
（3）時間接口和廣播數據口支持RS422和RS232兩種電平。
公務接口
提供1路公務電話接口。
開銷處理
完成E1、E2、Serial 1～Serial 4字節的處理。
1588v2
支持時鐘同步特性，滿足IEEE 1588v2協議。
外時間接口
（1）支持2路外時間輸入和輸出，外時間采用1pps+TOD模式。
（2）1pps采用RS422電平，TOD采用RS422和RS232兩種電平。
（3）第1路外時間通過串口S1和S3接入，S1作為TOD電平輸入輸出接口，S3作為1pps電平輸入輸出接口。
（4）第2路外時間通過串口S2和S4接入，S2作為TOD電平輸入輸出接口，S4作為1pps電平輸入輸出接口。
該單板插在SDH設備OSN1500子架的slot 9，單板尺寸為25.4mm（寬）×235.2mm（深）×128mm（高），重0.4kg，常溫25°C條件下的最大功耗為10W。
