OSN1500B與OSN1500A

OSN1500B和OSN1500A的主要區別除了外觀上不同，接入容量也不同。OSN1500A采用單層結構，分為處理板槽位區、電源區、輔助接口板區、風扇區和走線架；OSN1500B采用雙層結構，分為處理板槽位區、電源區、輔助接口板區、風扇區、走線架和接口板槽位區。如圖所示：

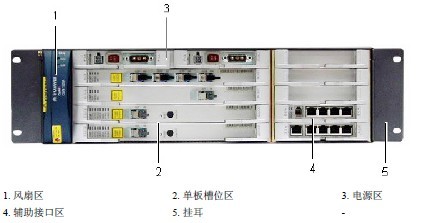

OSN1500A

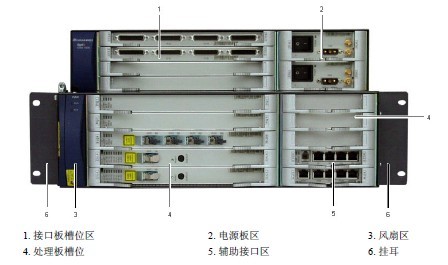

OSN1500B

槽位分配

OSN1500A槽位未拆分時共有12個槽位，slot 12、13支持拆分為2個小槽位，拆分后有14個槽位。

OSN1500A槽位未拆分前

Slot20 FAN	Slot1 PIU	Slot11 PIU	Solt6
	Slot12		Slo t7
	Slot13		Slot8
	Slot4 PCXLN		Slot9 EOW
	Slot5 PCXLN		Slot10 AUX

OSN1500A槽位拆分后

Slot20 FAN	Slot1 PIU	Slot11 PIU	Solt6
	Slot2	Slot12	Solt7
	Slot3	Slot13	Solt8
	Slot4 PCXLN		Solt9 EOW
	Slot5 PCXLN		Solt10 AUX

OSN1500B上層為出線板和電源板槽位區，共有6個槽位，下層為處理板和輔助類單板槽位區，槽位未拆分時共有11個槽位，solt11、solt12和solt13槽位可以進行拆分，拆分后有14個槽位。

OSN1500B槽位拆分前

	Slot14		Slot18 PIU
	Slot15
	Slot16		Slot19 PIU
	Slot17
Slot20 FAN	Slot11		Slot6
	Slot12		Slot7
	Slot13		Slot8
	Slot4 PCXLM		Slot9 EOW
	Slot5 PCXLM		Slot10 AUX

OSN1500B槽位拆分后

	Slot14		Slot18 PIU
	Slot15
	Slot16		Slot19 PIU
	Slot17
Slot20 FAN	Slot1	Slot11	Slot6
	Slot2	Slot12	Slot7
	Slot3	Slot13	Slot8
	Slot4 PCXLM		Slot9 EOW
	Slot5 PCXLM		Slot10 AUX

SDH設備槽位是否處理為拆分，在出廠時已經完成，禁止自己進行槽位拆分操作。OSN1500A與OSN1500B槽位分布有對應的關系，包括出線板槽位和處理板槽位對應關系、對偶槽位的對應關系，可參考OSN1500B與OSN1500A槽位分配及其對應關系。
